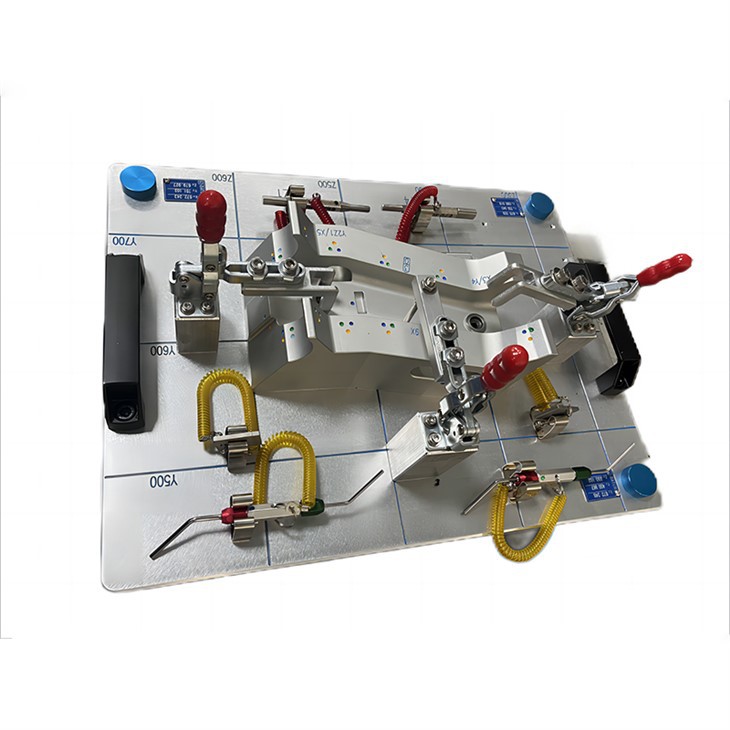

Έλεγχος εξαρτημάτων εξαρτημάτων

Αριθμός αντικειμένου:HTCK-001
Μέγεθος προϊόντος: 105*52*48mm
Υλικό: Αλουμίνιο, χαλκός και εποξειδική ρητίνη

Αποστολή ερώτησής

Εισαγωγή προϊόντος

Προσδιορισμός προϊόντος

Ονομασία προϊόντος	Έλεγχος εξαρτημάτων στερέωσης
Αρ.	HTCK-001
Μέγεθος προϊόντος	1055248 χλστ
Υλικό	Αλουμίνιο, χαλκός και εποξειδική ρητίνη
Ακρίβεια	0.005-0.1 mm ή κατόπιν αιτήματός σας
Χρώμα	Ανοδιωμένα, χρώματα αλουμινίου, μαύρα ή μεμονωμένα εξαρτήματα μπορούν να προσαρμοστούν ανάλογα με το αίτημα του πελάτη
Επιφανειακή επεξεργασία	Αμμοβολή, θερμική επεξεργασία, Αμμοβολή, θερμική επεξεργασία κ.λπ
Μηχανουργικός Εξοπλισμός	CNC,EDM,Argie Charmilles,Φρεζάρισμα,3DCMM,
Μέθοδος λογότυπου	Χαρακτική με λέιζερ, χάραξη CNC
Εφαρμογή	Κατασκευαστές ανταλλακτικών αυτοκινήτων και εργοστάσια αυτοκινήτων
Συσκευασία	Ξύλινο κουτί ή κατόπιν αιτήματός σας
Εγκατάσταση Δοκιμών	Μηχανή μέτρησης τριών συντεταγμένων, μικρόμετρο, δαγκάνες

Έλεγχος εξαρτήματος Εισαγωγή

Το εξάρτημα ελέγχου είναι ένα εργαλείο διασφάλισης ποιότητας που χρησιμοποιείται στις βιομηχανίες για τον έλεγχο της ποιότητας εξαρτημάτων με πολύπλοκα σχήματα. Οι κατασκευαστές αναζητούν βοήθεια για τον έλεγχο των εξαρτημάτων για να επιθεωρήσουν την ακρίβεια διαστάσεων των προϊόντων τους. Επιθεωρούν επίσης εξαρτήματα για παραμόρφωση, γρατσουνιές και ελέγχουν εάν τα εξαρτήματα είναι σωστά ευθυγραμμισμένα και πιστοποιούν ότι το προϊόν συμμορφώνεται με όλα τα απαραίτητα κριτήρια και προδιαγραφές ασφαλείας.

Χαρακτηριστικά και είδη εξαρτημάτων ελέγχου

Τα φωτιστικά CMM είναι ένας τύπος εξαρτημάτων Check Fixture που έχουν σχεδιαστεί για να συγκρατούν και να τοποθετούν μέρη, ανιχνευτές ή τεμάχια εργασίας κατά τη διάρκεια της μέτρησης διαστάσεων και άλλων λειτουργιών μέτρησης μιας μηχανής μέτρησης συντεταγμένων (CMM).

Η σημασία του ελέγχου των φωτιστικών στην αυτοκινητοβιομηχανία

Τα εξαρτήματα Check Fixtures αποτελούν βασικό συστατικό της Διασφάλισης Ποιότητας για την ανάπτυξη πολύπλοκων προϊόντων, όπως τα αυτοκίνητα και τα αεροπλάνα. Ένα σύγχρονο εξαρτήματα στερέωσης ελέγχου επιτρέπει σε έναν χειριστή να ελέγξει τις μετρήσεις ή τις λεπτομέρειες ενός εσωτερικού ή εξωτερικού εξαρτήματος για να δει εάν έχει παραχθεί εντός των ανοχών του σχεδίου. Μπορεί να υπάρχουν αρκετοί σφιγκτήρες, καρφίτσες, ανιχνευτές ή άλλα εργαλεία επικολλημένα στο εξάρτημα και ένα σαφές σύνολο οδηγιών βήμα προς βήμα για να διασφαλιστεί ότι ανεξάρτητα από το ποιος είναι ο χειριστής του εξαρτήματος, το αποτέλεσμα του ελέγχου θα είναι το ίδιο.

Εφαρμογές στη Μεταποίηση

Συναρμολόγηση ανταλλακτικών αυτοκινήτων:

Τα εξαρτήματα των ανταλλακτικών ελέγχου χρησιμοποιούνται ευρέως στην αυτοκινητοβιομηχανία ή σε άλλες βιομηχανίες για την επαλήθευση διαστάσεων εξαρτημάτων, όπως στοιχεία πλαισίου και εσωτερικά εξαρτήματα. Διασφαλίζουν ότι τα εξαρτήματα εφαρμόζουν σωστά κατά τη συναρμολόγηση και πληρούν αυστηρά πρότυπα απόδοσης.

Περιβάλλοντα Μαζικής Παραγωγής:

Εάν παράγονται μεγάλες ποσότητες πανομοιότυπων ή παρόμοιων εξαρτημάτων, ο έλεγχος των εξαρτημάτων παρέχει μια οικονομικά αποδοτική λύση για τη διασφάλιση ομοιομορφίας και ακρίβειας. Αυτό είναι ζωτικής σημασίας για την επίτευξη των στόχων παραγωγής χωρίς συμβιβασμούς στην ποιότητα.

Αντικατάσταση εξειδικευμένων εργαλείων μέτρησης:

Τα εξαρτήματα ελέγχου χρησιμεύουν ως μια ευέλικτη εναλλακτική λύση σε εξειδικευμένα εργαλεία μέτρησης όπως μετρητές βύσματος και μετρητές OD. Προσφέρουν απλότητα στη λειτουργία, ενώ εξακολουθούν να παρέχουν ακριβείς μετρήσεις, καθιστώντας τα κατάλληλα για ένα ευρύ φάσμα κατασκευαστικών εφαρμογών στην αυτοκινητοβιομηχανία, την αεροδιαστημική, την ηλεκτρονική και ούτω καθεξής...

Οφέλη από τη χρήση εξαρτημάτων ελέγχου

Εξοικονόμηση κόστους:Τα εξαρτήματα των συσκευών ελέγχου είναι γενικά πιο προσιτά από τα εξειδικευμένα όργανα μέτρησης, μειώνοντας την επένδυση κεφαλαίου σε εξοπλισμό επιθεώρησης.
Ευκολία στη χρήση:Έχουν σχεδιαστεί για να είναι φιλικά προς το χρήστη, απαιτώντας ελάχιστη εκπαίδευση για τους χειριστές ώστε να εκτελούν αποτελεσματικά τις επιθεωρήσεις.
Αξιοπιστία:Ο έλεγχος εξαρτημάτων ή μετρητών παρέχει συνεπείς και επαναλαμβανόμενες μετρήσεις, διασφαλίζοντας την αξιοπιστία στις διαδικασίες ποιοτικού ελέγχου.
Επεκτασιμότητα:Κατάλληλοι για περιβάλλοντα παραγωγής μικρής και μεγάλης κλίμακας, οι μετρητές προσαρμόζονται σε ποικίλους όγκους και απαιτήσεις παραγωγής.

Γιατί να επιλέξετε το εργαλείο HT

Ακολουθούν ορισμένοι επιτακτικοί λόγοι για να επιλέξετε εργαλεία HT για τα εξαρτήματα του εξαρτήματος στερέωσης ελέγχου:

Premium Ποιότητα: Οι μηχανές επεξεργασίας υψηλής ακρίβειας θα φροντίσουν να ελέγξουν τα εξαρτήματα του εξαρτήματος στερέωσης σε κορυφαία ποιότητα.

Ανταγωνιστική τιμή: Η εσωτερική μηχανική κατεργασία και η μακροχρόνια συνεργασία με προμηθευτές υλικών και δευτερεύουσα κατεργασία, μας διατηρούν μια σταθερή διασφάλιση ποιότητας για εξοικονόμηση κόστους.

Εγγύηση ικανοποίησης:Η πιστοποίηση ISO9001 για συστήματα ποιότητας θα κάνει τους πελάτες ικανοποιημένους με το προϊόν μας.

Ευέλικτη Προσαρμογή:Διατίθενται υπηρεσίες OEM ή προσαρμοσμένες λύσεις με βάση τις απαιτήσεις των πελατών.

Γρήγορος χρόνος ολοκλήρωσης:Σύντομος κύκλος και έγκαιρη παράδοση με αυστηρό έλεγχο χρονοδιαγράμματος για να βεβαιωθείτε ότι ο χρόνος παράδοσης.

Προσεκτική εξυπηρέτηση: Η ισχυρή διαχείριση έργων και η έμπειρη μηχανική εξασφαλίζουν την υψηλότερη ποιότητα.

FAQ

Ε: Τι είναι τα εξαρτήματα ελέγχου;

Α: Το εξάρτημα ελέγχου είναι ένα εργαλείο διασφάλισης ποιότητας που χρησιμοποιείται στις βιομηχανίες για τον έλεγχο της ποιότητας εξαρτημάτων με πολύπλοκα σχήματα. Δεν χρησιμοποιούνται για την κατασκευή εξαρτημάτων αλλά για την αποδοχή ή την απόρριψη εξαρτημάτων που έχουν ήδη κατασκευαστεί σύμφωνα με την ακρίβεια των διαστάσεων.

Ε: Ποια είναι η διαφορά μεταξύ ενός φωτιστικού και ενός μετρητή;

Α: Σε αντίθεση με ένα μετρητή ελέγχου, ένα εξάρτημα ελέγχου μπορεί να συγκρατήσει το εξάρτημα ή το υπό εξέταση τεμάχιο με ασφάλεια σε έναν εξαιρετικά προβλέψιμο προσανατολισμό. Επιπλέον, μπορεί επίσης να φιλοξενήσει οποιονδήποτε αριθμό μετρητών και άλλων εργαλείων εργασίας, όπως καρφίτσες εντοπισμού, λαβίδες και σφιγκτήρες.

Ε: Ποια είναι τα σημαντικά στοιχεία του ελέγχου των φωτιστικών;

Α: Τα βασικά εξαρτήματα ενός εξαρτήματος επιθεώρησης περιλαμβάνουν τη βάση (πλάκα) και το μέρος έπιπλα ή φωλιά, σημεία ανάπαυσης/επαφής και μπορεί να περιλαμβάνουν σφιγκτήρες, στοπ, υποπίεση, μαγνήτες και πνευματικά.

Ε: Ποια είναι τα βασικά στοιχεία ενός εξαρτήματος στερέωσης ελέγχου;

Α: Ειδικά στην αυτοκινητοβιομηχανία, τα εξαρτήματα ελέγχου ή τα "βοηθήματα ελέγχου" ή ο έλεγχος εξαρτημάτων εξαρτημάτων, όπως αναφέρονται στη διαδικασία PPAP, είναι συχνά ένα υβρίδιο των δύο. Μπορούν να σχεδιαστούν για να συγκρατούν το κομμάτι για επιθεώρηση CMM, για παράδειγμα, και να περιλαμβάνουν επιφάνειες που αντιστοιχούν στα δεδομένα των σχημάτων GD&T ή στις θέσεις του αυτοκινήτου στο σχέδιο. Τα ίδια φωτιστικά ενδέχεται να περιλαμβάνουν δείκτες που παρέχουν άμεσα μεταβλητά δεδομένα μέτρησης για ορισμένα χαρακτηριστικά.

Ε: Τι είναι η επαναληψιμότητα και η αναπαραγωγιμότητα του Gage (Gage R&R)

Α: Η επαναληψιμότητα και η αναπαραγωγιμότητα του Gage αναφέρονται συχνά ως Gage R&R. Είναι μια μέθοδος για την αξιολόγηση της επαναληψιμότητας και της αναπαραγωγιμότητας ενός συστήματος μέτρησης όταν χρησιμοποιείτε εξαρτήματα ελέγχου εξαρτημάτων. Με άλλα λόγια, πραγματοποιούνται μελέτες R&R του Gage για να ανακαλύψουν πόσο μεγάλο μέρος της διακύμανσης της διαδικασίας οφείλεται στο σύστημα μέτρησης.

Ε: Πώς διαφέρει από ένα εξάρτημα BIW;

Α: Ενώ και τα δύο χρησιμοποιούνται εντατικά στην αυτοκινητοβιομηχανία, υπάρχει μια μικρή διαφορά μεταξύ τους. Ένα εξάρτημα BIW (Body in White) είναι ένα εργαλείο κατασκευής που συγκρατεί 3-διαστατικά μέρη μαζί που πρόκειται να συγκολληθούν. Στην αυτοκινητοβιομηχανία, χρησιμοποιείται ένα εξάρτημα ελέγχου για την εξέταση των τελικών εξαρτημάτων των τμημάτων του αμαξώματος από λαμαρίνα, έτσι ώστε όταν όλα τα μέρη του πλαισίου του οχήματος τοποθετούνται σε ένα εξάρτημα BIW, να τοποθετούνται με ακρίβεια μεταξύ τους.
