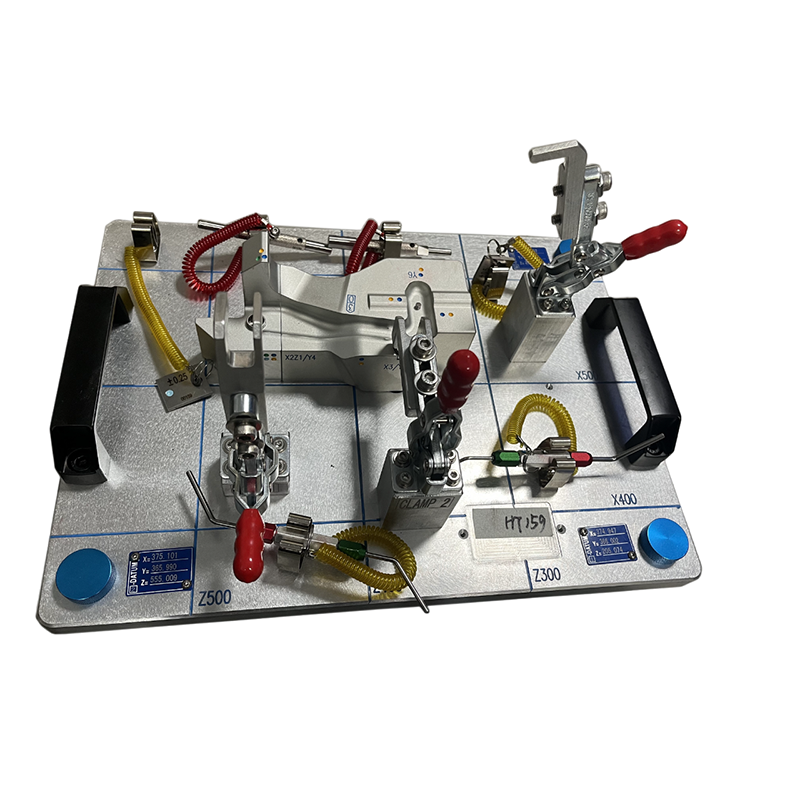

Εξάρτημα αυτόματου ελέγχου
Μέγεθος προϊόντος: 101*46*40mm
Υλικό: Αλουμίνιο, Ορείχαλκος, Μπρούντζος, Χαλκός, Σκληρυμένα μέταλλα, Ανοξείδωτος χάλυβας, Κράματα χάλυβα
Προσδιορισμός προϊόντος
|
Ονομασία προϊόντος |
Εξάρτημα αυτόματου ελέγχου |
|
Αρ. |
HTCK-003 |
|
Μέγεθος προϊόντος |
101*46*40 χλστ |
|
Υλικό |
Αλουμίνιο, Ορείχαλκος, Μπρούντζος, Χαλκός, Σκληρυμένα μέταλλα, Ανοξείδωτος χάλυβας, Κράματα χάλυβα |
|
Ακρίβεια |
0.005-0.1 mm ή κατόπιν αιτήματός σας |
|
Χρώμα |
Ανοδιωμένα, χρώματα αλουμινίου, μαύρα ή μεμονωμένα εξαρτήματα μπορούν να προσαρμοστούν ανάλογα με το αίτημα του πελάτη |
|
Επιφανειακή επεξεργασία |
Αμμοβολή, θερμική επεξεργασία, Αμμοβολή, θερμική επεξεργασία κ.λπ |
|
Μηχανουργικός Εξοπλισμός |
CNC, λείανση, EDM, φρέζα, 3DCMM, |
|
Μέθοδος λογότυπου |
Χαρακτική με λέιζερ, χάραξη CNC |
|
Χρήση |
Εξαρτήματα ελέγχου αυτοκινήτων, εξαρτήματα ελέγχου εξαρτημάτων αεροδιαστημικής, εξαρτήματα ελέγχου εξαρτημάτων βιομηχανίας |
|
Συσκευασία |
Ξύλινο κουτί ή κατόπιν αιτήματός σας |
|
Εγκατάσταση Δοκιμών |
Μηχανή μέτρησης τριών συντεταγμένων, μικρόμετρο, δαγκάνες |
|
Χρόνος ανοχής |
15-20ημέρες μετά την έγκριση της δομής |
|
Πρότυπο |
ISO9001, πρότυπο εξαγωγής |
Ο ορισμός του Checking Fixture
Το φωτιστικό αυτόματου ελέγχου είναι ένα απλό εργαλείο που χρησιμοποιείται από επιχειρήσεις βιομηχανικής παραγωγής για τον έλεγχο διαφόρων διαστάσεων προϊόντων (π.χ. διάφραγμα, χωρικές διαστάσεις κ.λπ.), για τη βελτίωση της απόδοσης παραγωγής και της ποιότητας ελέγχου και είναι κατάλληλο για προϊόντα μαζικής παραγωγής, όπως η αυτοκινητοβιομηχανία εξαρτήματα, για την αντικατάσταση επαγγελματικών εργαλείων μέτρησης, όπως μετρητές λείας βύσματος, μετρητές βύσματος σπειρώματος και μετρητές OD.
Η παροχή εξαρτημάτων ελέγχου αυτοκινήτων ως υπηρεσία προστιθέμενης αξίας μπορεί να είναι εξαιρετικά επωφελής, ειδικά σε βιομηχανίες όπου η ακρίβεια και ο ποιοτικός έλεγχος είναι ζωτικής σημασίας, όπως οι τομείς της κατασκευής και της αυτοκινητοβιομηχανίας. Το HT Tool&Die όχι μόνο μπορεί να παρέχει μήτρες σφράγισης, αλλά μπορεί επίσης να παρέχει εξαρτήματα ελέγχου. Ακολουθούν ορισμένα σημεία που η παροχή εξαρτημάτων ελέγχου μπορεί να προσθέσει αξία στους πελάτες μας:
Διασφάλιση ποιότητας: Τα εξαρτήματα αυτόματου ελέγχου HT έχουν αυστηρά πρότυπα ποιοτικού ελέγχου που πρέπει να ακολουθούνται σε κάθε επεξεργασία παραγωγής, έχουμε σύστημα ISO9001 που μπορεί να διασφαλίσει ότι το εξάρτημα ελέγχου μας μπορεί να ανταποκριθεί στις απαιτήσεις των πελατών.
Εξοικονόμηση χρόνου:Διαθέτουμε πιστοποιημένη διαχείριση έργων και διαχείριση παραγωγής, έτσι ώστε κάθε διαδικασία παραγωγής μας να παρακολουθείται και να έχει ολοκληρωθεί έγκαιρα. Αυτό μπορεί να αυξήσει την απόδοση του χρόνου παράδοσης σε μεγάλο βαθμό.
Κόστους Αποδοτικότητας: Με την ελαχιστοποίηση της ανάγκης για χειροκίνητη επιθεώρηση και επανεπεξεργασία, τα φωτιστικά ελέγχου HT μπορούν να βοηθήσουν στη μείωση του συνολικού κόστους παραγωγής για τους πελάτες μας. Η ανώτατη διοίκηση παρακολούθησε επίσης τις διαδικασίες αγοράς υλικού και παραγωγής για τον έλεγχο του κόστους, αυτό θα βελτιώσει την ανταγωνιστικότητά μας στο κόστος.
Το βασικό υλικό του φωτιστικού Auto Checking
Το εξάρτημα ελέγχου HT χρησιμοποιεί στάνταρ και υψηλής ποιότητας υλικό βάσης για κάθε ένα από τα φωτιστικά ελέγχου μας, έτσι ώστε να διατηρεί τη διάρκεια ζωής των εξαρτημάτων ελέγχου.
Οι βάσεις αλουμινίου που είναι μεγαλύτερες από 18" x 18" απαιτούν συγκολλημένη βάση αλουμινίου, με 4 γωνιακά μαξιλαράκια
Ελάχιστο, για σταθερότητα. Το ύψος της βάσης δεν πρέπει να είναι μεγαλύτερο από 6" και τουλάχιστον 4" σε ύψος,
και πρέπει να κανονικοποιηθεί πριν από τη χρήση. Ενδέχεται να απαιτηθούν επιπλέον μαξιλαράκια στήριξης για μεγαλύτερες βάσεις.
Εξαρτήματα συγκράτησης: Για την κατασκευή του
δομή του εξαρτήματος συγκράτησης. Για την ενίσχυση της κύριας κατασκευής πρέπει να ενσωματωθούν γωνίες ή εγκάρσια σωλήνωση
Ακολουθία λειτουργίας Έλεγχος στερέωσης & μετρητών
Ακολουθούν οι διαδικασίες για τον αυτόματο έλεγχο φωτιστικών:
- Οπτική επιθεώρηση για έλεγχο των αιχμηρών άκρων, των ρωγμών και των γρέζων.
- Χρησιμοποιώντας καρφίτσες GO και NOGO για να ελέγξετε το μέγεθος των οπών.
- Κάντε τα εξαρτήματα να είναι καλό να αγγίζονται με το netpad και τον μαγνήτη βάσης
- Ρυθμίζοντας το εξάρτημα, κρατήστε το καλά σε επαφή με δίχτυα και γεμίστε το με X/Y1/Z1 και Y2/Z2.
- Κλείστε τον σφιγκτήρα Z1,Z2,Z3.
- Χρησιμοποιώντας τις ακίδες P1 για να ελέγξετε τη θέση της οπής.
- Χρησιμοποιώντας τον αισθητήρα και το μετρητή περιποίησης για να ελέγξετε την επένδυση και την επιφάνεια καθώς τα σημεία χρώματος.
- Ανιχνεύστε οπτικά την άκρη του υλικού, χαρακτηρίζεται εντός +/-1.5 γραμμών και αντίστροφα.
- Καταγραφή αποτελεσμάτων στο φύλλο ελέγχου.
- Αποσύνδεση και αφαίρεση εξαρτήματος.
Παρατήρηση: Το εξάρτημα/μετρητές ελέγχου πρέπει να βρίσκονται σε περιβάλλον χωρίς σκόνη με σταθερή θερμοκρασία και υγρασία όταν χρησιμοποιούνται για την εξέταση του προϊόντος.
Εξοπλισμός του εργαστηρίου μας
Έχουμε εσωτερική επεξεργασία παραγωγής, είναι εύκολο να ελεγχθεί η ποιότητα και θα εξοικονομηθεί κόστος.
